  • PRODUCT DETAILS
  • FAQ
Specific Applications

·Hydraulic power units (HPUs)
·Hydraulic manifold blocks
·Construction and mining equipment
·Agricultural machinery
·Industrial automation equipment
·Machine tools
·Load holding and hydraulic locking circuits

Core Functions

Reliable On/Off Hydraulic Control
The 2-way solenoid valve adopts a pilot-operated poppet design that provides dependable shut-off performance for low-flow hydraulic circuits. It is suitable for applications requiring hydraulic locking, load holding, and directional isolation.

High Pressure Performance
Designed for demanding hydraulic systems, the valve supports a maximum operating pressure of up to 250 bar, making it suitable for industrial and mobile hydraulic equipment operating under high-pressure conditions.

Low Internal Leakage
The poppet sealing structure minimizes internal leakage to 3 drops per minute maximum at 210 bar, helping improve hydraulic efficiency and maintain stable load holding performance.

Stable Operation in Harsh Conditions
The solenoid valve operates continuously within 85%–115% of the rated coil voltage and is suitable for operating temperatures from -30°C to +120°C. A 20 μm or finer hydraulic oil filtration is recommended to help maintain long-term performance.

The performance data above are based on Model XSV2-08-20.

Technical Specifications

Parameter

Specification

Product Name

2-Way 2-Position Hydraulic Solenoid Cartridge Valve

Actuation

Electromagnetic Solenoid

Installation

Threaded Hydraulic Cartridge

Representative Models

XSV2-08-20, XSV-08-20, XSV6-08-20, XSV-10-20, XSV6-10-20, XSV-12-20, XSV6-12-20, XSV-16-20, XSV6-16-20, etc.

Maximum Operating Pressure

250 bar*

Flow Capacity

See Pressure Drop vs. Flow Curve

Internal Leakage

Max. 3 drops/min at 210 bar*

Operating Temperature

-30°C to +120°C*

Coil Voltage Range

Continuous operation at 85%–115% of rated voltage*

Minimum Pull-in Voltage

85% of rated voltage at 210 bar*

Recommended Oil Filtration

20 μm or better*

Cavity

08-02

*Performance data are based on Model XSV2-08-20. Specifications may vary depending on the selected model.

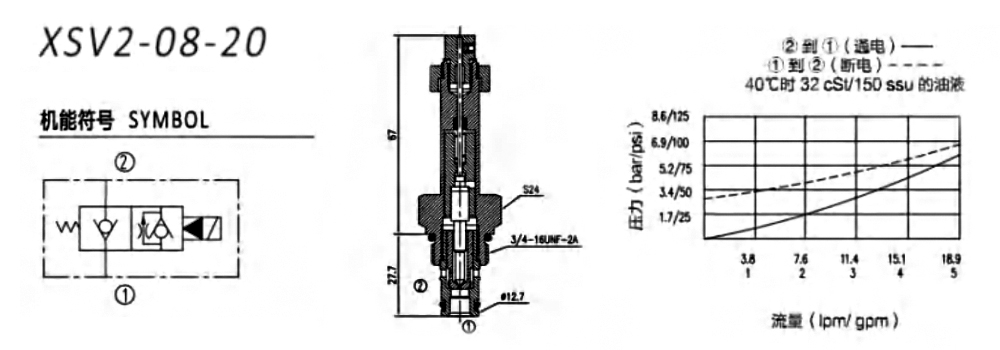

XSV2-08-20-MLHe

Function Choice Part Number Cavity Flow(Ipm) Pressure(bar) Page
hindsbuj1787043467 XSV2-08-20 08-2 23  207  A-1
XSV-08-20 08-2 19  207  A-2
XSV6-08-20 08-2 50  350  A-3
XSV-10-20 10-2 57  207  A-4
XSV6-10-20 10-2 70  350  A-5
XSV-12-20 12-2 114  207  A-6
XSV6-12-20 12-2 150  350  A-7
XSV-16-20 16-2 132  207  A-8
XSV6-16-20 16-2 180  350  A-9
bbxvbyfw1787043475 XSV-08-22 08-2 23  207  A-10
XSV6-08-22 08-2 50  350  A-11
XSV-10-22 10-2 57  207  A-12
XSV6-10-22 10-2 70  350  A-13
XSV-12-22 12-2 114  207  A-14
XSV6-12-22 12-2 150  350  A-15
XSV-16-22 16-2 132  207  A-16
XSV6-16-22 16-2 180  350  A-17
lvwniwjk1787043485 XSV-08-21 08-2 30  210  A-18
XSV6-08-21 08-2 50  350  A-19
XSV-10-21 10-2 68  210  A-20
XSV6-10-21 10-2 70  350  A-21
XSV-12-21 12-2 114  210  A-22
XSV6-12-21 12-2 150  350  A-23
XSV-16-21 16-2 132  210  A-24
XSV6-16-21 16-2 180  350  A-25
szpfufov1787043492 XSV-08-23 08-2 30  210  A-26
XSV6-08-23 08-2 50  350  A-27
XSV-10-23 10-2 68  210  A-28
XSV6-10-23 10-2 70  350  A-29
XSV-12-23 12-2 114  210  A-30
XSV6-12-23 12-2 150  350  A-31
XSV-16-23 16-2 132  210  A-32
XSV6-16-23 16-2 180  350  A-33
scdnalzt1787043499 XSV2-08-28 08-2 15  210  A-34
XSV-08-28 08-2 19  250  A-35
XSV-10-28 10-2 38  250  A-36
dbiklrkc1787043653 XSV6-08-28 08-2 40  350  A-37
XSV6-10-28 10-2 70  350  A-38
XSV6-12-28 12-2 150  350  A-39
XSV6-16-28 16-2 180  350  A-40
jcehyofb1787043648 XSV-08-29 08-2 210  A-41
XSV-10-29 10-2 210  A-42
jxisnsiw1787043642 XSV6-08-29 08-2 50  350  A-43
XSV6-10-29 10-2 70  350  A-44
XSV6-12-29 12-2 150  350  A-45
XSV6-16-29 16-2 180  350  A-46
lwoiabpq1787043637 XSV-08-24 08-2 17  210  A-47
XSV-10-24 10-2 38  210  A-48
ccnpwpbw1787043631 XSV-08-25 08-2 18  210  A-49
XSV-10-25 10-2 22  210  A-50

OEM / ODM Customization

We provide OEM and ODM services for hydraulic cartridge valve manufacturers, distributors, and equipment builders.
·Coil voltage customization (AC/DC)
·Connector and wiring options
·Seal material selection for different hydraulic fluids
·Custom logo and laser marking
·Packaging customization
·Hydraulic manifold integration support
·Technical assistance for model selection and replacement

Purchasing Information

Item

Details

MOQ

Standard cartridge valves: 100 pcs/model; Custom manifold blocks: 30 pcs minimum. Small trial orders are accepted.

Lead Time

Stock valves: 2 weeks; Regular orders: 6–8 weeks; Custom products: about 8 weeks after drawing approval and deposit.

Payment Terms

30% T/T deposit, 70% balance before shipment. Sample orders require full payment. L/C is negotiable for long-term customers.

Trade Terms

FOB Ningbo by default. CIF quotations are available upon request.

Sample Policy

Stock samples are available. OEM/ODM samples can be produced based on drawings or samples.

OEM / ODM

Logo engraving, customized packaging, and product customization are supported.

Quality Assurance

Every valve is pressure-tested before shipment and covered by a 12-month warranty.

FAQ

1. What is the difference between the available models?
This product series includes models such as XSV2-08-20, XSV-08-20, XSV6-08-20, XSV-10-20, XSV6-10-20, XSV-12-20, XSV6-12-20, XSV-16-20, and XSV6-16-20, with additional models available. The appropriate model depends on the required cavity size, hydraulic circuit design, and application requirements.

2. Are all technical specifications the same for every model?
No. The technical data shown on this page are based on Model XSV2-08-20. Pressure, flow characteristics, cavity size, and other specifications may vary among different models.

3. Is this valve normally open or normally closed?
The standard version is a normally closed (NC) pilot-operated hydraulic cartridge valve designed for reliable shut-off and load holding applications.

4. What hydraulic systems is this valve suitable for?
The 2-Way 2-Position Hydraulic Solenoid Cartridge Valve Normally Closed Hydraulic Cartridge Type is widely used in hydraulic power units, manifold blocks, mobile hydraulic equipment, industrial machinery, agricultural equipment, and hydraulic locking circuits.

5. Can you provide OEM or replacement models?
Yes. We support OEM manufacturing and can recommend equivalent models based on your existing part number, hydraulic schematic, cavity specification, operating pressure, or voltage requirements.

Ningbo Stars Hydraulic Co., Ltd.

Founded in 2001, Ningbo Stars Hydraulic Co., Ltd. is a hydraulic valve manufacturer that upholds integrity and wins market recognition through superior quality and pragmatic craftsmanship. We introduced hydraulic valve technologies from Germany’s Rexroth and Japan’s Yuken series, and through years of dedicated research, digestion, absorption, modification and optimization, our products stand out in the market. Our valves sell well nationwide and are exported to overseas markets, earning praise and trust from numerous customers at home and abroad. Though compact in size, hydraulic valves deliver critical functions as indispensable core components enabling multi-functional and automatic operation of mechanical equipment. The quality of a hydraulic valve largely determines the overall operating performance of the entire machinery. Supported by national industrial policies, China’s machinery industry is striving to catch up with European and American counterparts to meet booming demands from agriculture, industry, construction, transportation, and land, sea and air defense sectors—this momentum has greatly boosted the domestic hydraulic industry. To embrace the new wave of machinery upgrading, our company has launched a new round of optimization and improvement for our valve products. Building on our existing valve manufacturing technologies and processes, and under the guidance of domestic and international industry experts as well as Taiwanese technical engineers, we have comprehensively upgraded product structures, internal workshop purification and precision of core components. We have implemented effective control over internal stress, thermal deformation, leakage and noise of valves. Every batch of raw materials, auxiliary parts, semi-finished and finished products undergoes rigorous item-by-item inspection. We have also strengthened full-process quality supervision, with zero tolerance for defective products leaving the factory, guaranteeing reliable and long-lasting product performance. Our after-sales service includes timely technical guidance and warranty support, plus follow-up tracking of product operating conditions throughout their service life. Product competition is essentially a contest of technology, workforce dedication, team competence and corporate management. More importantly, it hinges on the founder’s philosophy, integrity and service mindset. There is no end to pursuing premium quality. Committed to specialization, refinement, quality excellence and technological innovation, our company adheres to the manufacturing principle of “Better fewer than shoddy goods” and the service tenet of “Put ourselves in customers’ shoes”. Standing at a new developmental milestone, all staff at Stars sincerely seek cooperation with clients worldwide. We aim to build mutual trust and shared prosperity, and jointly create a brighter future for the hydraulic industry.

CERTIFICATE OF HONOR
NEWS AND BLOG
Message Feedback
